Pegeldatenlogger PD 3
Pegelsonde PD 3 als kostengünstige Überwachung von Pegel und Temperatur
Einsatzgebiete

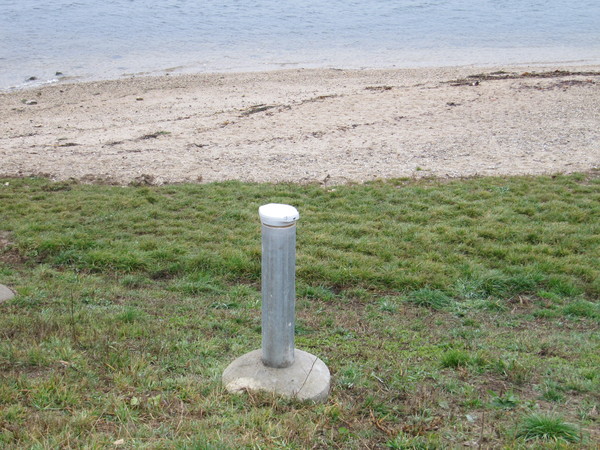

- Pegelmessstellen an Flüssen und Bächen
- Trinkwasserspeicher
- Grundwassermessstellen
- Wasserbehälter
Beschreibung
Der PD-3 eignet sich hervorragend für das zuverlässige Überwachen von Grundwassermessstellen. Er bildet dabei eine preiswerte Lösung den Wasserstand und die Temperatur zu erfassen und aufzuzeichnen, selbst bei extremen Bedingungen wie großer Hitze/Kälte oder hoher Luftfeuchtigkeit. Die Druckmesssonde und der Logger bilden eine kompakte und fixe Einheit. Die Energieversorgung erfolgt durch eine integrierte Lithiumzelle (Betriebszeit bis zu 10 Jahren). Die Sensoren müssen bei der Bestellung definiert werden, und können nicht im Nachhinein gewechselt werden.
Eigenschaften und Vorteile
- Bis zu zwei unterschiedliche Parameter
- Kompaktes, wasserdichtes Gehäuse, Überflutungssicher und geeignet für den Langzeit-Einsatz
- Kompensation barometrischer Schwankungen und Temperaturausgleich
- Datenabruf direkt vor Ort
- Universelle Einsatzbereiche: Pegelrohre, Brunnen, offene Gewässer oder Abflussmessung mit Wehr
- Variable Kabellängen möglich
- Alarmierungsfunktion (optional)
- Preiswerte Mess-Systemlösung
Anwendung
Pegeldatenlogger erfassen zuverlässig den Wasserstand und Temperatur in Pegelrohren oder Brunnen. Die PD-Produktfamilie ist daher ein geeignetes Werkzeug für die Hydrografie, das Grundwassermonitoring und die Wasserwirtschaft. Die Datensammler gelten als Messmittel, mit dem im Grundwasser, in offenen Gewässern, Wasserstuben oder Behältern einfach, schnell und preiswert die gewünschten Parameter (Wasserstand, Temperatur, Leitfähigkeit etc.) aufgezeichnet werden kann.
Die Montage erfolgt durch eine praktische Einhängevorrichtung für Pegelrohre mit Möglichkeit für Kontrollmessungen mittels Kabellichtlot ohne Ausbau der Sonde.
Technische Daten PD-3
- Parameter: Wasserstand, wählbar (bis 300 m Wassersäule); Temperatur, 0 bis +50 °C
- Genauigkeit < 0,05 % (Wasserstand), < 0,1 °C (Temperatur)
- Speicher mehr als 338.500 Datensätze
- Schnittstelle Output zu Notebook: RS 232-seriell bzw. USB
- Energieversorgung Integrierte Lithiumzelle für 2.000.000 Messungen oder 10 Jahre Betriebszeit, bei 3 Min. Messintervall
- Messintervall frei einstellbar, 1 Minute bis 99 Tage (optional: ab 1 Sekunde)
- Abmaße Ø 29,5 mm x 190 mm (Datenlogger) Ø 34 mm x 95 mm (Ausleseeinheit)
- Einbau Pegelrohr ab 1 ¼“ bis 6″; ab 3″ mit absturzsicheren Zwischenringen (optional)
- Material Edelstahlgehäuse V4a
- Schutzart IP 68, dauerhaft überflutungssicher bis 3 m Wassersäule
Druckmesssonde (integriert)
- Parameter: Wasserstand wählbar; bis 300 m Wassersäule; Temperatur 0 bis +50 °C (erweiterbar auf bis +70 °C)
- Genauigkeit < 0,05 % vom Messbereich (Wasserstand); < 0,1 °C (Temperatur)
- Abmasse Ø 22 mm x 120 mm
- Material hochwertiger Edelstahl 1.4571
Lieferumfang
- Pegeldatenlogger PD3 mit Druck- und Temperatursonde
- USB-Übertragungskabel 5 m
- Bediensoftware
- Pegelkappe mit Kunststoffeinsatz (ab Größe 1 ¼“ bis 6″; ab 3″ mit absturzsicheren Zwischenringen – optional)
- 1m Sondenkabel (Ø 6 mm): UV-beständiger Polyurethan-Mantel mit Kevlarseele und innenliegendem Luftschlauch für Druckausgleich, keine Trockenpatronen erforderlich; wählbar bis max. 300 m Gesamtlänge
