Mit dem mobilen Messgerät RP-30 (Radar Profiler) wird ein Geschwindigkeitsprofil von Flüssen und Bächen erstellt, um gemeinsam mit den Daten von Querschnitt und Pegel den Durchfluss zu ermitteln – Ein sehr nützliches Messinstrument gerade für den Einsatz in Situationen von Hochwasser.
Der RP-30 wird an Flüssen, Bächen und offenen Gerinnen eingesetzt und berechnet über mehrere, abschnittsweise Geschwindigkeitsmessungen den genauen Durchfluss des Wasserkörpers. Die Messmethode basiert wie beim RQ-30 auf innovativer Radartechnologie mit all den Vorteilen eines berührungslosen Messmittels.
Der Radar Profiler ist ideal für punktuelle Messungen und daher für Projektevaluierungen oder Kontrollmessungen geeignet. Im Gegensatz zu den meisten anderen Messgeräten liefert er auch bei Hochwasser – eine aus hydrologischer Sicht äußerst interessante Situation – verlässliche Werte und wird daher speziell im Hochwasser- und Naturgefahrenmanagement eingesetzt.
Aufgrund der berührungslosen Messung ist das Messgerät nicht durch Geschiebe und Treibgut im Gewässer gefährdet. Dadurch ergeben sich ein sehr zuverlässiger Betrieb und eine hohe Ausfallsicherheit, vor allem bei Hochwasser.
Mit Hilfe eines verstellbaren Laufrollengestells lässt sich der Radar Profiler bequem über ein vorhandenes Brückengeländer führen und an den gewünschten Messpunkten positionieren. Alternativ dazu kann er an einer Seilkrananlage oder an einem Stativ befestigt werden. Die Messung erfolgt sodann in Abschnitten über die gesamte Gewässerbreite. Dank des integrierten Bluetooth Senders werden die Daten während der Messung direkt auf ein Notebook übertragen und können in Echtzeit betrachtet werden.
Der handliche Sensor ist einfach zu transportieren und wird mobil eingesetzt. Durch die Akkulaufzeit vonbis zu 40 Stunden ist der Radar Profiler ausdauernd und schnell einsatzbereit. Das tragbare System ermöglicht es, Messungen in Situation durchzuführen welche mit anderen Messmethoden nicht möglich sind.

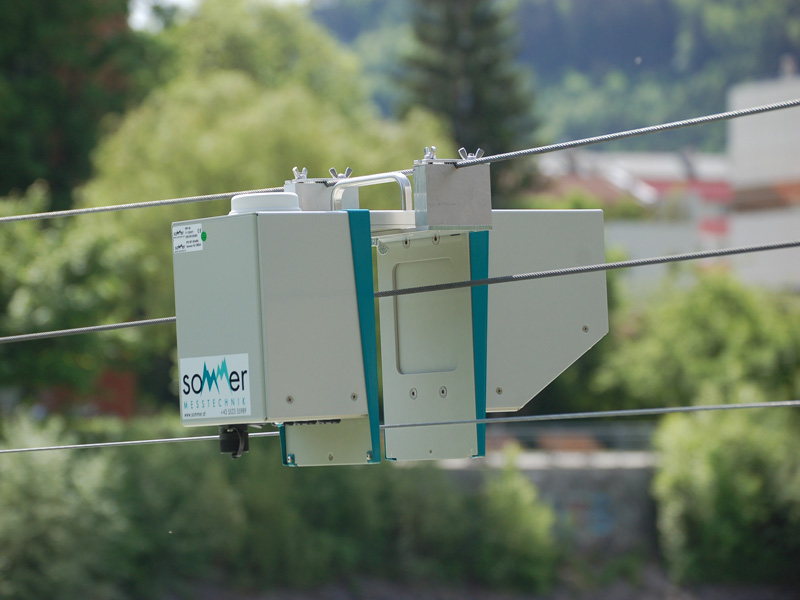

Seilkranmontage
Der Radar Profiler lässt sich schnell und einfach an bestehenden Seilkrananlagen befestigen. Die Messung kann über die gesamte Gewässerbreite durchgeführt werden, um ein Fließgeschwindigkeitsprofil zu erstellen. Hierzu werden einzelne, frei wählbare, horizontale Positionen des Gewässers angefahren.

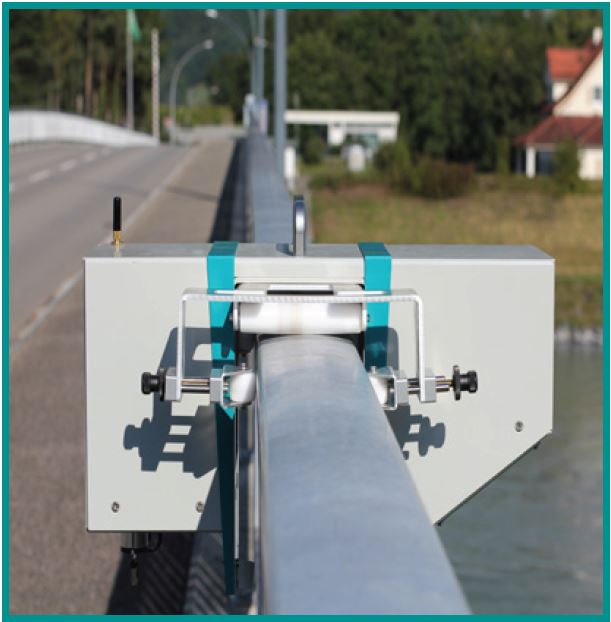

Laufrollengestell am Brückengeländer
Mit dem Laufrollengestell lässt sich der Radar Profilier an ein Brückengeländer anbringen. Dieses sorgt dafür, dass der RP-30 entlang des Geländers frei bewegt werden kann und ist an unterschiedliche Ge-ländertypen anpassbar um ein Fließgeschwindigkeitsprofil zu erstellen.

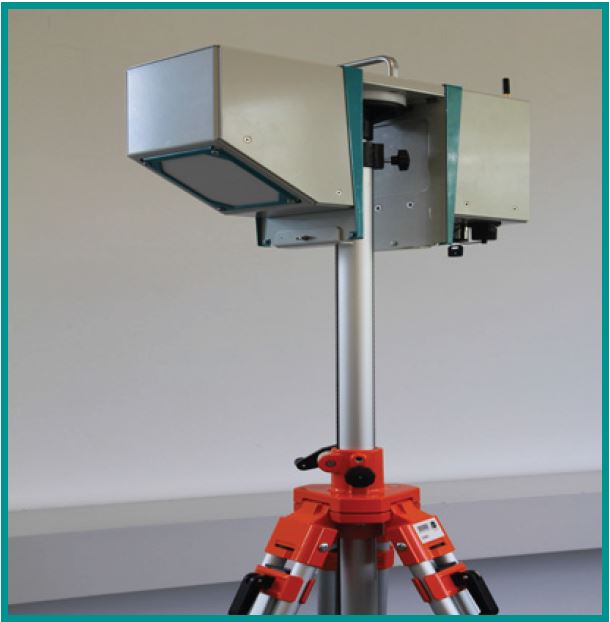

Stativanbringung
Ebenso kann der Radar Profiler für einen noch mobileren Einsatz an ein Stativ angebracht werden. Die Montage des Radar Profilers an ein solches Stativ ermöglicht die freie Aufstellung an einer beliebigen Stelle mit festem Untergrund.
Profilmessung
Die Software RQ-Commander dient zur Messung Oberflächenfließgeschwindigkeit. Nach dem Definieren der einzelnen, horizontalen Messpositionen am Gewässer wird der RP-30 quer über den Fluss gefahren. An jedem vordefinierten Messpunkt wird die Geschwindigkeitsmessung manuell durchgeführt. Die Messergebnisse werden gespeichert, in einer Tabelle dargestellt und grafisch ausgegeben. Die Messung kann erneut während des Rückwegs des RP-30 durchgeführt werden.
Abflussberechnung
Um den Abfluss zu berechnen wird im RQ-Commander der Wasserstand sowie das Fluß-profil vorab eingegeben. Die mittlere Geschwindigkeit und die Teilfläche werden von den einzelnen Abschnitten anhand eines hydraulischen Modells berechnet. Abschließend werden alle Teilabflüsse von jedem Abschnitt miteinander addiert um in Summe den gesamthaften Abfluss zu erhalten.
