RQ-30 Niro Durchflussmesser

Berührungslose Durchflussmessung für offene Gerinne im Abwasser

Einsatzgebiete

• Durchflussmessung für Flüsse, Bäche, offene Gerinne und Kanäle
• Wasser- und Abwasserbereich
• technische Kanäle und in Kläranlagen
• schmutziges, teils aggressives Wasser

Beschreibung

Mit dem RQ-30 Niro wird wie beim RQ-30 kontinuierlich der Durchfluss von Fließgewässern und Kanälen ermittelt. Ein qualitativ hochwertiges Edelstahlgehäuse ermöglicht den Einsatz selbst in aggressiven Gewässern und Schmutzwasser, wie etwa im Abwasserbereich, Kanalsystemen oder in industriellen Anlagen.

Eigenschaften und Vorteile

• Berührungslos Messen, wartungsfreies System
• Qualitativ hochwertiges Edelstahlgehäuse
• Keine baulichen Maßnahmen im Wasserkörper erforderlich
• Keine Gefährdung des Systems bei Hochwasser
• Messbereich von +/- 0,10 bis +/- 15 m/s (abhängig von den Fließbedingungen)
• Erkennung der Fließrichtung
• Erkennung von Hysterese-Effekten
• Messung an Stellen mit Rückstauungen
• Misst auch bei Verkrautung
• Automatische Winkelmessung
• Optional: Analoge Ausgänge 4 bis 20 mA

Anwendung

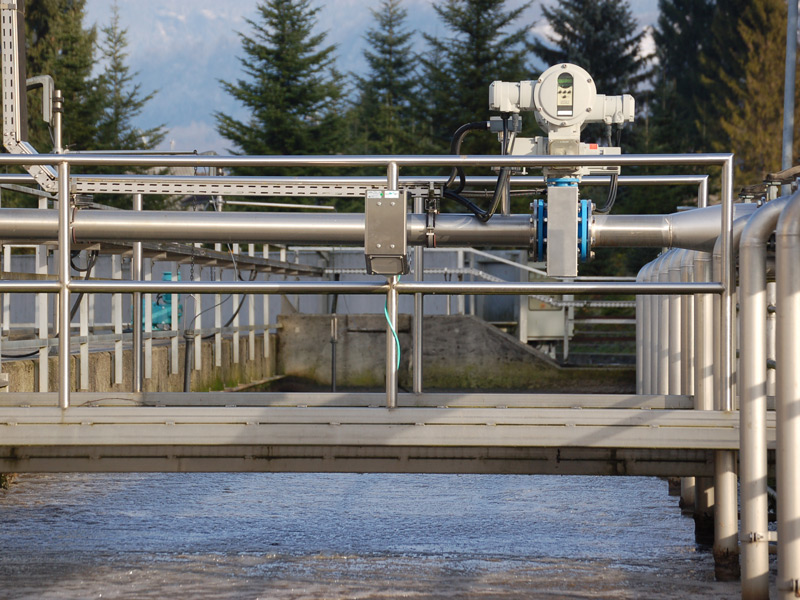

Der Sensor kann einfach an Brücken, Decken von geschlossenen Kanälen oder an Überbauten des Gerinnes montiert werden. Die Sohle des Gerinnes sollte möglichst stabil sein, um eine gleichmäßige Messung zu gewährleisten, was jedoch in technischen Gerinnen in der Regel der Fall ist. Die Wasseroberfläche muss einen erkennbaren Wellengang aufweisen.

Technische Daten:

Allgemein

• Dimensionen 338 x 333 x 154 mm
• Gesamtgewicht 5,4 kg
• Schutzklasse IP 67
• Spannungsversorgung 6 … 30 V
• Stromverbrauch bei 12V Standby ca. 1 mA; aktive Messung ca. 140 mA
• Betriebstemperatur -35 … 60°C
• Blitzschutz integrierter Blitzschutz
• Automatische vertikale Winkelkompensation
• Genauigkeit +/- 1°
• Auflösung +/- 0,1°

Pegelmessung

• Dimensionen 338 x 333 x 154 mm
• Gesamtgewicht 5,4 kg
• Schutzklasse IP 67
• Spannungsversorgung 6 … 30 V
• Stromverbrauch bei 12V Standby ca. 1 mA; aktive Messung ca. 140 mA
• Betriebstemperatur -35 … 60°C
• Blitzschutz integrierter Blitzschutz

Geschwindigkeitsmessung

• Dimensionen 338 x 333 x 154 mm
• Gesamtgewicht 5,4 kg
• Schutzklasse IP 67
• Spannungsversorgung 6 … 30 V
• Stromverbrauch bei 12V Standby ca. 1 mA; aktive Messung ca. 140 mA
• Betriebstemperatur -35 … 60°C
• Blitzschutz integrierter Blitzschutz

Schnittstellen

• Dimensionen 338 x 333 x 154 mm
• Gesamtgewicht 5,4 kg
• Schutzklasse IP 67
• Spannungsversorgung 6 … 30 V
• Stromverbrauch bei 12V Standby ca. 1 mA; aktive Messung ca. 140 mA
• Betriebstemperatur -35 … 60°C
• Blitzschutz integrierter Blitzschutz

Lieferumfang

• RQ-30 Niro Durchflussmesser ohne Anschlussleitung

Optionales Zubehör

• Schaltschrank mit
  • Datenlogger
  • Modem oder Netzwerkmodul zur Fernübertragung der Daten
  • Pufferbatterie
  • Blitzschutz
  • Solarversorgung
• MDS Datenserver (link)
• Halterungen für sämtliche Einsatzzwecke
• Messleitung
