Snow Pack Analyser SPA

Das SPA, das Snow Pack Analyser System, erfasst automatisiert und kontinuierlich alle wichtigen Parameter der Schneedecke und ermöglicht dadurch beispielsweise bessere Vorhersagen zur Schneeschmelze.

Einsatzgebiete

• Hochgebirgseinsatz bei Lawinenwarndiensten
• Europäische Wetterdienste
• Skigebiete
• Energiewirtschaft
• Forschungsstationen
• Stauseebetreiber

Beschreibung

Das SPA ist auf dem Gebiet der Schneemessung ein weltweit einzigartiges System. Das Wissen über die Schneemessgrößen Schneehöhe, Dichte oder Schnee-Wasser-Äquivalent ist für viele Bereiche wichtig.

Erstmals ist es möglich, neben den zuvor genannten Messgrößen auch den Flüssigwasser- und Eisanteil der Schneedecke zu messen und somit Vorhersagen zum Verlauf der Schneeschmelze zu treffen. In Summe ergibt sich mit dem SPA ein entscheidender Informationsgewinn über den Zustand der Schneedecke.

Eigenschaften und Vorteile

• Erfassen der Schneemessgrößen Schnee-Wasser-Äquivalent (SWE), Schneedichte, Flüssigwasseranteil, Eisanteil, Schneehöhe (USH8)
• Automatisierte, kontinuierliche Messung
• Energiesparender Betrieb durch Sleep-Modus, optimal für solarversorgte Messstationen
• Aufzeichnung des Verlaufs der Schneeschmelze und der zu erwartenden Wassermenge aud der Schneedecke
• Individueller Systemaufbau: Informationen über die gesamte Schneedecke oder über spezifische Schneeprofiltiefen

 Anwendung

Schnee setzt sich aus den Bestandteilen Eis, Wasser und Luft zusammen. Bei verschiedenen Messfrequenzen weisen diese Komponenten unterschiedliche Dielektrizitätskonstanten auf. Durch Messungen der komplexen Impedanz entlang eines Flachbandsensors (SPA-Sensor) in der Schneedecke bei mindestens zwei unterschiedlichen Frequenzen werden die Volumenanteile der einzelnen Phasen bestimmt. Der Flachband-Sensor ist witterungs- und UV- beständig und enthält drei längs verlaufende Kupferleiter, wobei das Messfeld vier Zentimeter tief in den Schnee eindringt. Die Schneehöhenmessung erfolgt durch den bewährten Ultraschall Schneehöhensensor USH-8.

 Technische Daten

SPA- Sensor

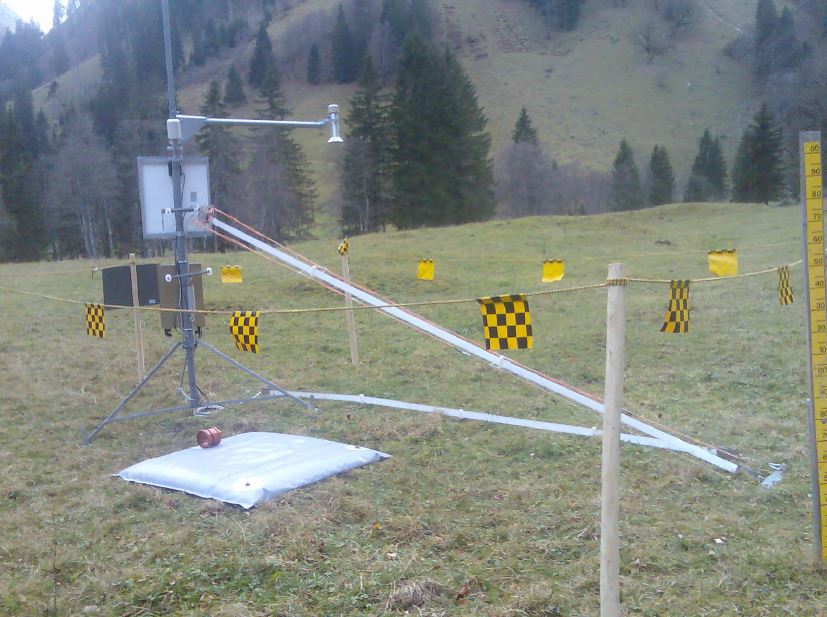

• Bandsensor 1 – 4 Stück montierbar (Standard: ein horizontales und ein schräges Band)
• Sensorlänge 5 – 6 m
• Versorgungsspannung 10,5 … 15 VDC, Verpolungsschutz, Überspannungsschutz
• Stromverbrauch aktiv 50 mA pro SPA Sensor; inaktiv: < 2 mA
• Mechanik: spezielle Befestigung und Spannung des SPA- Sensors an Mast und Boden

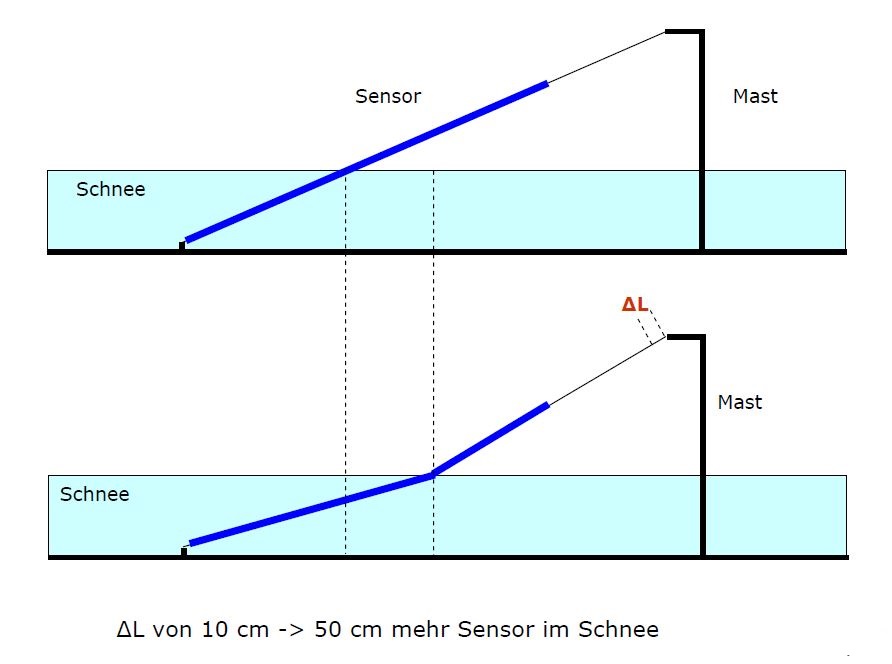

• Schräg-Montage: integrierter Wegsensor zur Erfassung der Längenänderung des SPA- Sensors

Mess- & Steuereinheit

• Impedanzanalyser zur Messung der komplexen Kapazitäten entlang des SPA-Sensors
• Multiplexer zur Steuerung mehrerer SPA- Sensoren und zum Anschluss des Schneehöhensensors
• Steuereinheit zur Berechnung der Schneemessgrößen
• Messwertausgabe über RS-485, SDI-12; ASCII Format

Weitere Komponenten / Sonstiges

• Schneehöhensensor Ultraschall- Schneehöhensensor mit integrierter Temperaturkompensation (USH-8)
• Optionale Komponenten Integration von bis zu 2 Temperaturmessungen (Schnee, Boden, Oberfläche); Energieversorgung; Datenspeicherung, Datenfernübertragung
• Arbeitstemeratur -35 °C … 60 °C
• Dimensionen Rahmen 6360 x 1100 x 3700 mm

Lieferumfang

SPA- Sensor

Optionales Zubehör

• Schaltschrank mit:
  • Datenlogger
  • Modem oder Netzwerkmodul zur Fernübertragung der Daten
  • Pufferbatterie
  • Blitzschutz
  • Solarversorgung
• MDS Datenserver (link)
• Schneewaage SSG
• Schneehöhensensor
• Zusätzliche Temperatursensoren
• Halterungen und Masten für sämtliche Einsatzzwecke
• Messleitung
