Datenlogger MDL 4/1

Bewährter Datenlogger für Montage in Schaltschrank

Einsatzgebiete

• sämtliche Messstationen
• Datenaufzeichnung im Gebirge

Beschreibung

Durch den Einsatz sehr robuster, zuverlässiger und energiesparender Technik ist der MDL 4/1 für die Umweltmesstechnik fernab jeder Infrastruktur optimiert. Um die spezifischen Anforderungen der Messaufgabe zu erfüllen, besitzt der Logger umfangreiche Funktionalitäten für die Erfassung, Speicherung, Alarmierung/Meldung, Steuerung und Übertragung der Messdaten. Für den Einsatz im Feld wird der Logger zumeist in einem Schaltschrank verbaut. Optional kann der MDL 4/1 um eine zweite serielle Schnittstelle für serielle Sensoren erweitert werden.

Eigenschaften und Vorteile

• Verschiedene Arten der Datenspeicherung: intervallorientiert, bedingt, ereignisorientiert
• Ist-Wert, Minimum, Maximum, Mittelwert, Summe, Intensität, Böe
• Umfangreiche Meldefunktionalität per SMS, Modemanruf oder Schaltkontakt
• Schnellabruf der aktuellen Messwerte über SMS
• Ausfallsichere Speicherung für 600.000 Messdaten
• Einfacher Anschluss jeglicher Sensorik durch automatische interne Eingangsbeschaltung

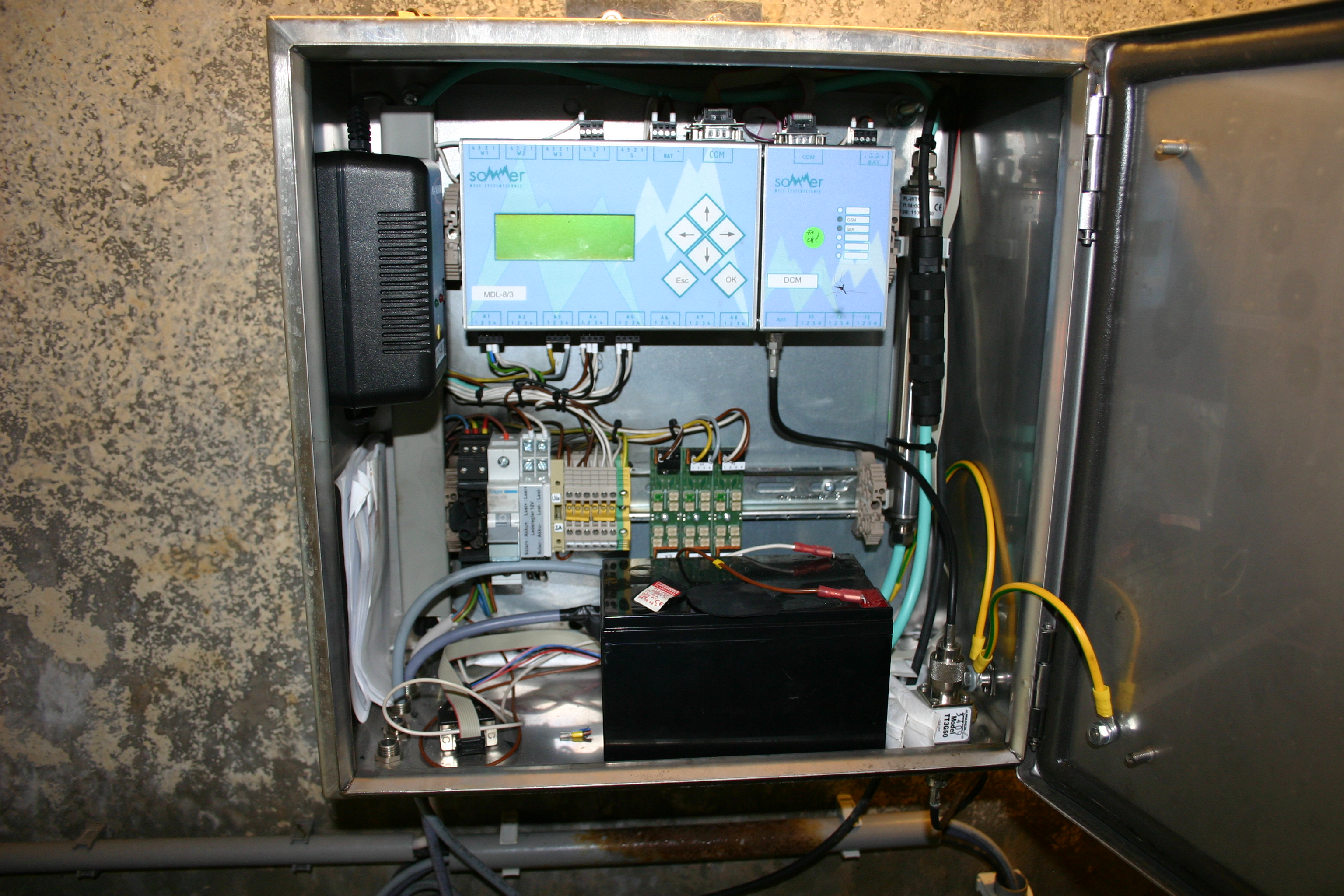

• Schnelle und assistentenunterstützte ParametrierungAnwendungDer Datenlogger wird im Schaltschrank oder Messkoffern verbaut. Der Anschluss erfolgt über Steckverbindungen

Technische Daten

Anschlussmöglichkeiten

• 4 x Analogeingänge
• 1 x Eingang Windrichtung- und geschwindigkeit
• 1 x Zählereingang (Niederschlag)
• 1 x Schaltausgang für z.B. GSM-Modem zur energieoptimierten Fernabfrage
• 1 x Schaltausgang für Meldung
• 1 x serielle Schnittstelle für Anschluss Modem (Anlog, GSM, GPRS) zur Datenfernabfrage

Eingänge

• Analog Spannung 0 … 2,5 V (22 Bit, entspricht 1 µV)
• Analog Strom 0 … 20 mA oder 4 … 20 mA (22 Bit, entspricht 0,1 µA)
• Analog Widerstand 0 … 10 kOhm
• Frequenz Wind 2 … 1500 Hz, Auflösung 0,1 Hz
• Impulseingang (Niederschlag) 0 … 10 Hz

Sonstiges

• Ausgänge Halbleiterrelais, max. 1,8 A / 24 VDC
• Schnittstelle (digital) RS 232; 9,6 – 115 kBd
• Speicher 2 MB (entspricht ca. 600.000 Messwerten)
• Versorgung Datenlogger 5,5 … 20 V; max. 30 mA (ohne Sensorik, Messzeit ca. 2 Sek.); Standby 100 µA
• Versorgung Sensoren 5 oder 15 VDC; 2,5 V Referenzspannung, 1 mA oder 0,4 mA Referenzstrom, max. 50 mA je Sensor

Lieferumfang

• MDL 4/1 Datenlogger mit Anschlusssteckern

 Optionales Zubehör

• Schaltschrank mit:
  • Modem oder Netzwerkmodul zur Fernübertragung der Daten
  • Pufferbatterie
  • Blitzschutz
  • Solarversorgung
• Sensoren
• Messleitung
• MDS Datenserver (link)
• Halterungen und Masten für sämtliche Einsatzzwecke

Auch erhältlich:

Erweiterungsmodule für Analogeingänge

Plug-in Module MDL-AE4 für die Erweiterung des Datenloggers MDL 4/1 um vier weitere analoge Eingänge.

Technische Daten:

MDL-AE4

• 4 x Analogeingänge 0/4 … 20 mA; 0 … 2,5 mV; 0 … 2,5 V
• Abmessungen 105 x 75 x 60 mm (B x H x T)
• Montage auf Hutschiene
