Tracersystem TQ-F

Messsystem zur mobilen Abflussmessung, speziell für Abwasser und Gewässer mit hohem Abflussvolumen, NEU auch Bedienung über Smartphone-App

Einsatzgebiete:

• Kläranlagen, Abwasserkanäle, Trenn/Mischsysteme
• schnell fließende, turbulente Gewässer mit komplexen Querschnitten über 10 m³/s
• Einsatz in Wasser- und Abwasserverbänden, Kläranlagen, dem Kanalmanagement, Behörden, Ingenieurbüros, Ziviltechnikern oder der Industrie


  ---

Beschreibung:

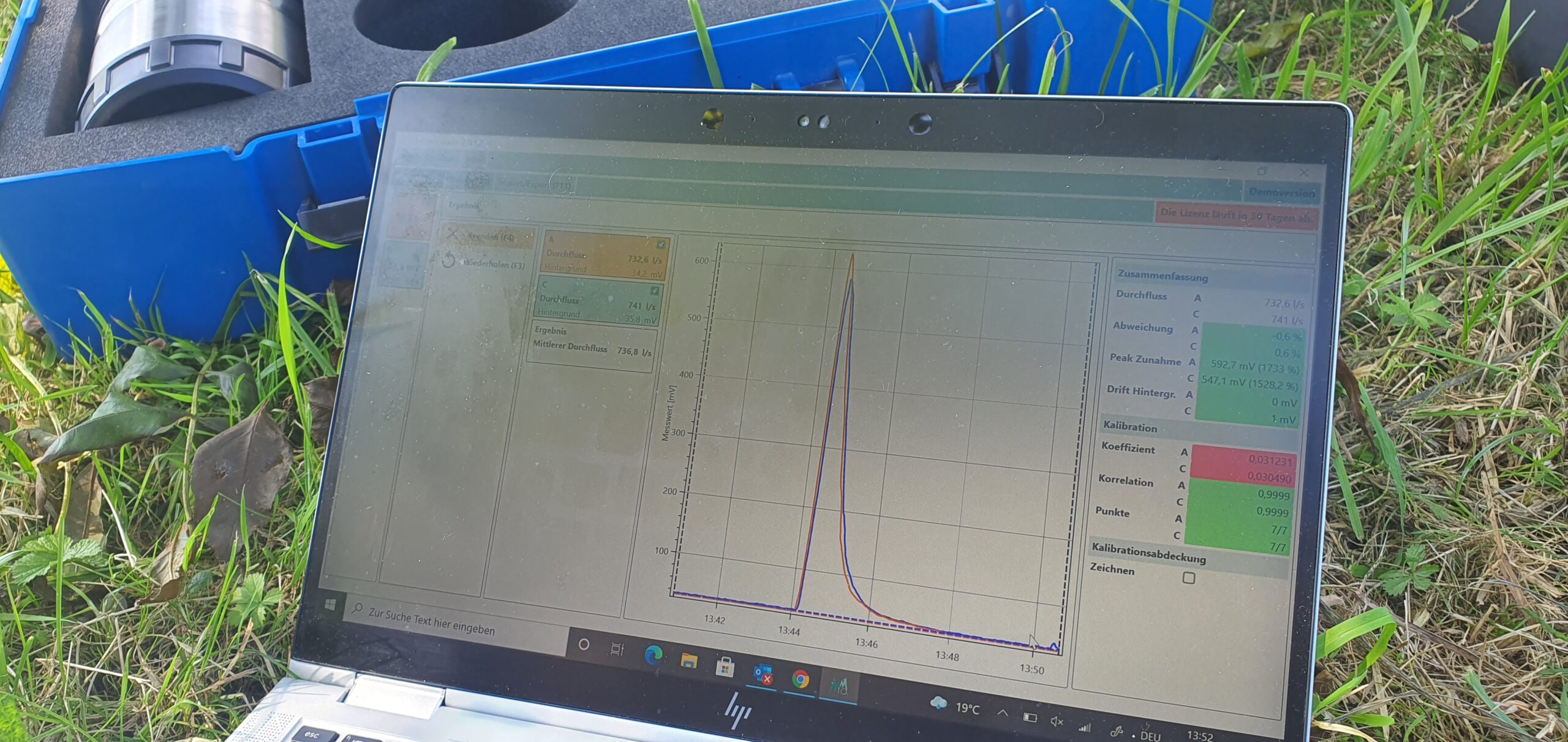

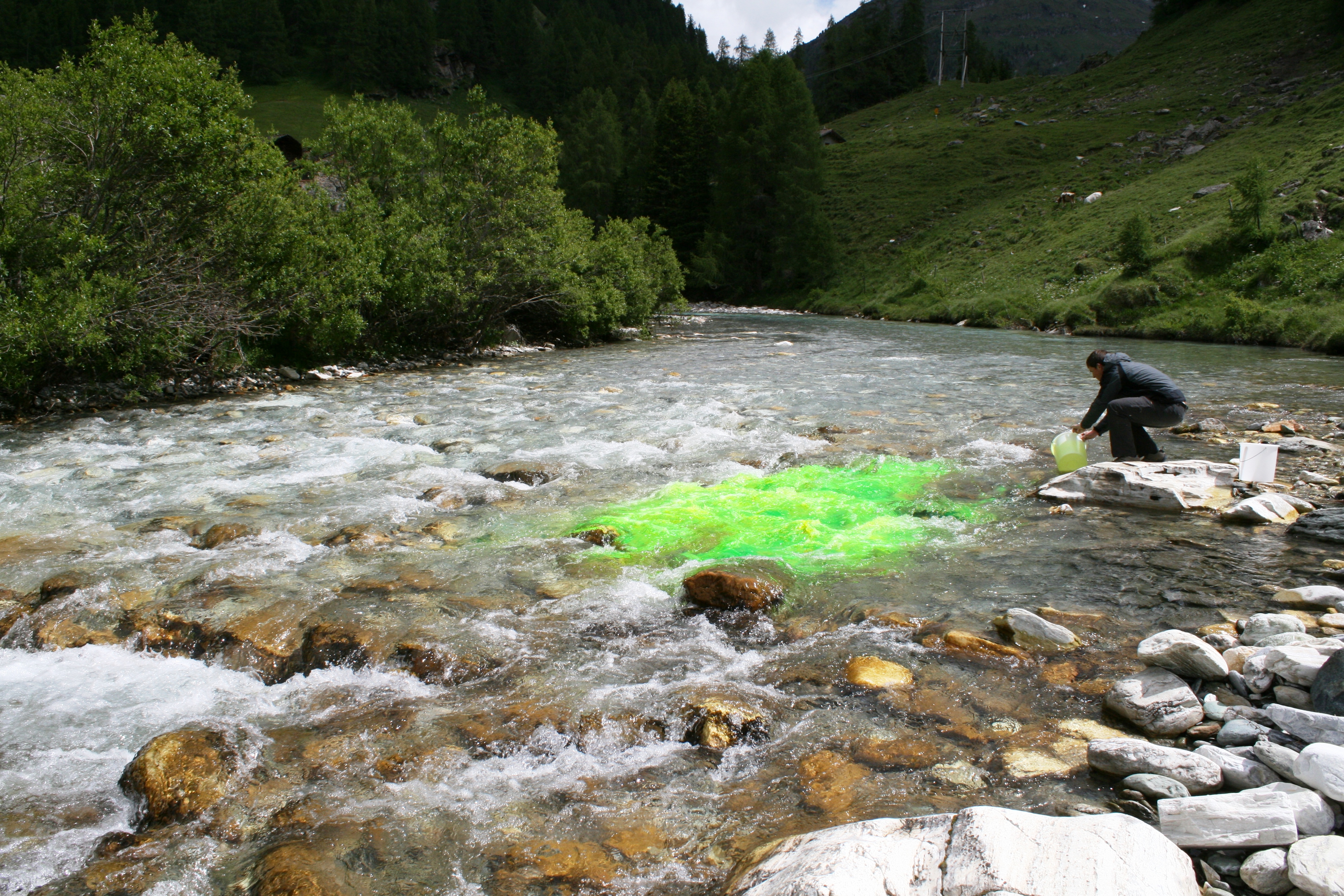

Die am TQ-F Tracer befindlichen Fluoreszenzsonden werden in das Gewässer gelegt und mittels Bluetooth Verbindungen mit dem Notebook oder dem Windows Mobile Gerät gekoppelt. Um eine Messung durchzuführen, werden in einiger Entfernung zu den Fluoreszenzsonden fluoreszierende Markierungsstoffe in Fließrichtung zu den Sonden in das Gewässer gegeben. Passiert dieser sogenannte Tracer die Sonden, beginnt die Software TQ-Commander die Messresultate aufzuzeichnen. Einmal aufgezeichnet liefert der TQ-Commander sowohl grafische als auch numerische Daten zur getätigten Messung. Diese Ergebnisse können unter anderem als PDF ausgegeben oder in eine Excel-Datei exportiert werden. Neu ist das noch einfacher per android App möglich.

Der im Lieferumfang inkludierte Zubehörkoffer ist unter anderem mit einer Messpipette und entsprechenden Messbehältern zur Sondenkalibrierung ausgestattet und beinhaltet somit alles, um eine Abflussmessung korrekt und unkompliziert durchzuführen.

Eigenschaften und Vorteile:

• Einfache und mobile Abflussmessung
• Messen von Fremdwasser, Eichmessungen, Kalibrierungen
• Geeignet für Schmutzwasser und im Abwasserkanal
• Ökologisch verträglich, harmlos für das Wasser
• Kein regelmäßiges oder definiertes Flussprofil nötig
• Für sedimentreiche und turbulente Gewässer
• Abfluss Messwerte sofort verfügbar, Echtzeit-Visualisierung der Messungen
• Plausibilitätskontrolle der Messung durch bis zu 4 Sonden
• Bluetooth Übertragung auf Notebook, PDA oder Smartphone
• Benutzerfreundliche Führung durch den Messablauf über inkludierte Software TQ-Commander
• Geringer Energieverbrauch
• Tracermaterial: fluoreszierender Farbstoff (z.B. Uranin oder Rhodamin)
• Kompakt und bequem: komplette Ausrüstung sicher in Materialkoffer verpackt
• Systemwechsel (Leitfähigkeits- / Fuoreszenzsonden) durch simples Umstecken der Sonden möglich

Anwendung:

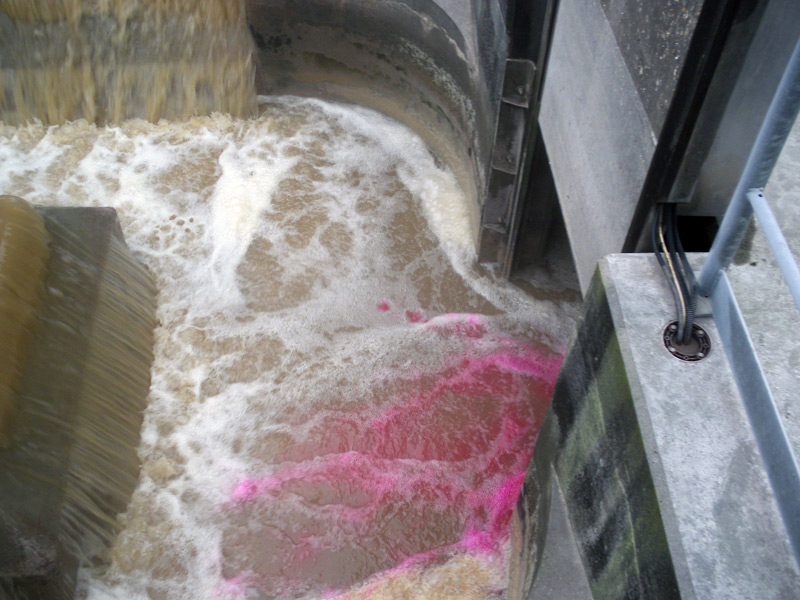

Die Tracer-Verdünnungsmethode ist für Durchflussmessungen in allen Gewässern anwendbar, in denen eine vollständige Durchmischung des Tracers erfolgt. Hohe Turbulenzen, wechselnde Querschnitte oder Stufen fördern die Durchmischung und wirken sich somit positiv auf die Messung aus. Als Markierungsstoff muss ein fluoreszierender Farbstoff verwendet werden, da Salz (vergl. Salztracer) aufgrund der sich ändernden Leitfähigkeit im Abwasser nicht einsetzbar ist. Die Eingabe des Tracermaterials erfolgt in der Regel automatisiert über eine Dosierpumpe. Die inkludierte Software TQ-Commander führt komfortabel durch den gesamten Messablauf bis hin zu einem detaillierten Messbericht.

Technische Daten:

Allgemein

• Messprinzip Tracerverdünnungsmethode
• Anwendungsgebiet alle Durchflussmengen

TQ-Amp (Messverstärker mit Bluetooth-Übertragung)

• Speicherkapazität keine (Speicherung am Empfangsgerät)
• Übertragungsintervall 1 sek.
• Datenübertragung Bluetooth Klasse 1 (Reichweite bis zu 100m)
• Arbeitstemperatur -20 … +60 °C
• Schutzart IP66
• Energieversorgung 3x 1,5 V Batterien, Größe AA oder 3x 1,5 V / 2500 mAh NiMH Akkus Größe AA
• Betriebszeit 50 h (mit 3x 2500 mAh Akkus)
• Ladedauer ca. 10 h

Sonden

• Sondentyp optische Fluoreszenzsonde
• Messbereich Uranin/Rhodamin: 0 … 50 μg/l (ppb)
• Auflösung 0,05 μg/l (ppb)
• Arbeitstemperatur 0 … +50 °C
• integrierte Temperaturkompensation

Lieferumfang:

• Pipette 500 μl
• Gefäße Behälter für Kalibrierlösung, Edelstahl Messbecher 750 ml, Messbecher 500 ml,
• Messkolben 500 ml
• Sonstiges Software und Dokumentation, USB Bluetooth Adapter, Ladegerät
• TQ-Commander (Software)
• PC-Version Windows XP, Windows Vista oder Windows bis 10

Optionales Zubehör:

• Leitfähigkeitssonde (siehe TQ-S Mobile Abflussmessung)
• Wir bieten zudem Kalibrierlösungen und portioniertes Uranin an, so dass Sie sofort starten können.
