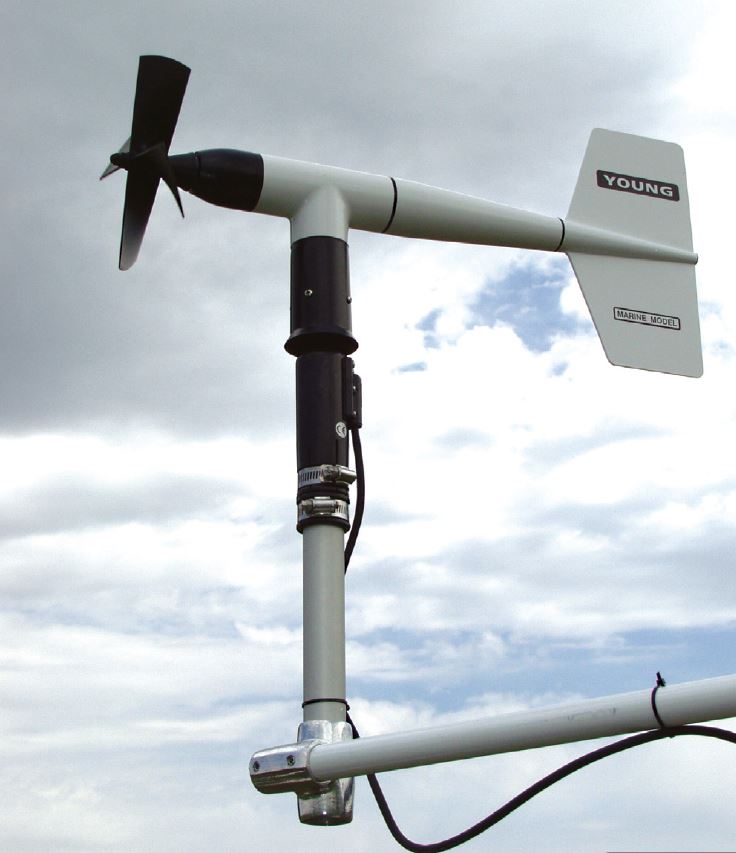

Windsensor 05103

Der Windsensor 05103 ist ein sehr robustes Vier-Blatt-Propeller-Anemometer für den Einsatz unter extremen Bedingungen (z.B. im Hochgebirge) und mit sehr niedrigem Stromverbrauch.

Einsatzgebiete

• Wetterstationen
• Grossbaustellen
• Energiewirtschaft
• Forschungsstationen

Beschreibung

Der Windsensor 05103 ist ein sehr robustes Vier-Blatt-Propeller-Anemometer für den Einsatz unter extremen Bedingungen (z.B. im Hochgebirge) und mit sehr niedrigem Stromverbrauch. Für widrigste Verhältnisse kann er optional mit extra starken Lager sowie einer speziellen Beschichtung, um Vereisung vorzubeugen, ausgestattet werden. Beim Windgeschwindigkeitssensor erzeugen die Propellerumdrehungen eine induzierte Wechselspannung mit einer Frequenz, die direkt proportional zur Windgeschwindigkeit ist. Der Windrichtungssensor ist eine robuste und leichtgewichtige Windfahne mit einer großen Genauigkeit, selbst unter variierenden Windverhältnissen. Die Windrichtung wird über ein präzises Potentiometer erfasst, der in einem abgedichteten Gehäuse installiert ist. Durch einen Ausrichtungsring kann der Wind Monitor für Wartungsarbeiten demontiert und ohne Verlust der Ein-Nordung erneut installiert werden.

Produktvarianten

• Windsensor 05103 (weiß) mit Ausgabe von Windgeschwindigkeit und -richtung als Frequenz und Potentiometer
• Windsensor 05103 (schwarz) – heavy duty – mit verstärkten Lagern und spezieller schwarzer Beschichtung gegen Vereisung
• Windsensor 05103L mit Linedriver und Ausgabe von Windgeschwindigkeit und -richtung als 4 … 20 mA Signal

Eigenschaften und Vorteile

• Robust, für raue Umgebungsbedingungen
• Thermoplastisches Material unempfindlich gegen Seeluft oder atmosphärische Schadstoffe
• Verwendet Kugellager aus Edelstahl für die Achsen an der Propellerspindel und am vertikalen Schaft
• Ideal für Windprofilstudien

Technische Daten

• Messelement/-prinzip Propeller
• Messbereich 0 … 100 m/s und 0 … 360 Grad
• Genauigkeit ±0,3 m/s und ±3 Grad
• Anlaufgeschwindigkeit 1,0 m/s
• Einsatzbereich -50 °C … +50 °C
• Ausgang Frequenz, Potentiometer oder als 4 … 20 mA
• Versorgung 15 VDC
• Stromaufnahme max. 2 mA
• Schutzart IP 65
• Abmessungen Propeller ø 180 mm; Länge 550 mm
• Montage Aufsatz auf Mast (ø 34 mm)

Lieferumfang

• Windsensor 05103 mir 3m Anschlussleitung

Optionales Zubehör

• Schaltschrank mit:
  • Datenlogger
  • Modem oder Netzwerkmodul zur Fernübertragung der Daten
  • Pufferbatterie
  • Blitzschutz
  • Solarversorgung
• MDS Datenserver (link)
• Halterungen
• Messleitung
